81
ACABADOS
/ FINISHES
DIRECCION LUZ
/
LIGHT DIRECTION
TECNOLOGÍA
/
TECHNOLOGY
Luminarias /
Luminaires
Maxicil LED

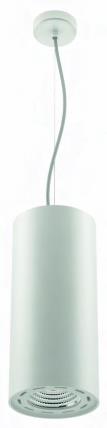

LUMINARIAS COLGANTES LED
PENDANT LED LUMINAIRES
Colgantes
/ Pendants
MCL 10
800 lm
2.700/3.000/4.000ºK
CRI> 80/90
MCL 12
1.500 lm
3.000/4.000/5.000ºK
CRI> 70/80/90
MCL 35
2.000 lm
2.700/3.000/4.000/5.000ºK
CRI> 70/80/90
MCL 38
2.500 lm
3.000/4.000/5.000ºK
CRI> 70/80/90
MCL 45
3.000 lm
2.700/3.000/4.000ºK
CRI> 80/90
MCL 48
4.000 lm
3.000/4.000/5.000ºK
CRI> 70/80/90
MCL 50
5.500 lm
3.000/4.000/5.000ºK
CRI> 70/80/90
CRI Disponibles
Available CRI
Temperatura color disponible ºK
Available color temperature ºK
B
N GM
COMPOSICIÓN DE REFERENCIAS
/ REFENCE PLANNING
.27
2.700ºK CRI>80
.30
3.000ºK CRI>80
.40
4.000ºK CRI>80
.50
5.000ºK CRI>70
.930
3.000ºK CRI>90
.940
4.000ºK CRI>90
.ER
Regulable/
Dimmable
.CEM
Cristal mate
Matt glass
EJEMPLO DE REFERENCIA
/ REFERENCE EXAMPLE:
MCL 12.30 CEM:
12W 1.500 lm 3000º K Cristal mate /
Matt glass
Con driver electrónico y sistema de disipación activa.
Opción equipo electrónico regulable (DALI y Push&Dimm).
Ópticas disponibles 45º (serie) y 25º (opcional).
Opción cristal mate 180º .CEM.
Otras medidas de cilindro (longitud) disponibles bajo pedido.
With electronic control driver and active cooling system.
Electronic dimmable drivers available (Dali and Push&Dimm).
Available 45º round louvre and 25º (as an option).
Matt glass optional 180º .CEM.
Another cilinder lengths available as custom made.
Flujo luz
Light ouput
270mm
2m max
Ø120mm
270mm
2m max
Ø120mm
COB
ZHAGA
Consultar tabla de potencias/consumos actualizados en www.castanweb.com/watts.html
See actual power consumptions on www.castanweb.com/watts.html
*Lumens y potencias referidos a 4.000ºK CRI 80 / Lumens para
3.000ºK -8% / 5.000ºK +15% / Para CRI 90 -25%
Power and lumen output refered to 4.000ºK CRI 80 / Estimated
lumens for 3.000ºK -8% / 5.000ºK +15% / For CRI 90 -25%.
